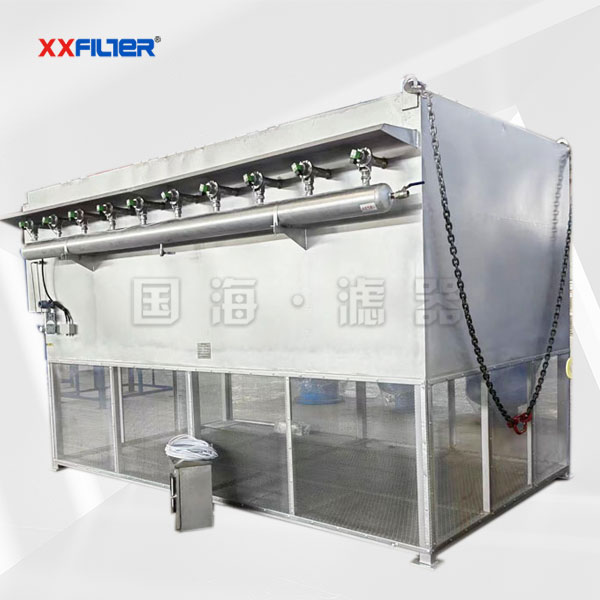

燃氣輪機進氣過濾用自潔式空氣過濾器是專為燃氣輪機進氣系統設計的關鍵設備,旨在為燃氣輪機提供清潔、高質量的空氣,保障其穩定、高效運行。該過濾器整體為箱式結構,具備較高的結構強度與良好的密封性。其內部主要由箱體、脈沖閥、蓄能器、濾芯、文丘里管、噴射管以及脈沖控制器等零部件構成。在燃氣輪機運行過程中,周圍環境空氣在壓縮機吸氣負壓的作用下,被吸入自潔式空氣過濾器。含塵空氣首先經過粗過濾箱進行初步過濾,大顆粒粉塵在此過程中依靠重力和慣性作用沉降。隨后,空氣穿過高效濾筒,此時,粒度細、密度小的塵粒通過布朗擴散和纖維攔截等綜合效應,被吸附在濾筒的濾料表面。經過凈化的氣體進入凈氣室內,再由出風管送出至燃氣輪機。在長期運行過程中,當濾筒表面的粉塵積累到一定程度,導致過濾器進出口壓差達到設定值,或達到預設的清潔時間時,自潔系統便會啟動。通過脈沖閥控制,蓄能器內的壓縮空氣瞬間釋放,形成高壓氣流,經噴射管和文丘里管,對濾芯進行逆向脈沖反吹,將附著在濾芯表面的粉塵吹落,使其重新具備高效過濾能力,整個自潔過程無需停機,從而保證燃氣輪機持續穩定地獲得潔
高效過濾能力
過濾精度高:采用 “粗效 + 中效 + 高效” 的多級過濾體系,對≥1μm 的粉塵過濾效率通??蛇_ 95% 以上,部分優質產品甚至能達到更高精度,可有效攔截空氣中的各類懸浮顆粒物、沙塵、花粉等雜質,為燃氣輪機提供近乎一塵不染的進氣,確保燃氣輪機內部的葉片、燃燒室等關鍵部件免受粉塵磨損與侵蝕。
優質濾芯材質:濾芯常選用聚酯纖維、玻璃纖維、PTFE(聚四氟乙烯)覆膜等高性能材料。其中,聚酯纖維濾芯成本適中,具有良好的過濾性能與一定的強度;玻璃纖維濾芯過濾精度高、阻力??;PTFE 覆膜濾芯則能有效過濾微小顆粒,且具備出色的防水、防油、防污性能,可適應不同的環境條件與復雜工況,滿足燃氣輪機在各種環境下對進氣質量的嚴苛要求。
自動清潔功能
脈沖反吹技術:利用壓縮空氣脈沖產生的瞬時高壓氣流,對濾芯進行逆向吹掃。這種方式清潔效果顯著,能夠快速有效地清除濾芯表面附著的粉塵,恢復濾芯的通氣性能。每次反吹時間極短,通常在 0.1 - 0.2 秒之間,且在反吹過程中,其他濾芯仍可正常工作,確保了過濾器整體的連續運行,極大地減少了因維護導致的停機時間,提高了燃氣輪機的運行可靠性。
智能化控制:通過壓差傳感器實時監測濾芯前后的壓差變化,當壓差超過設定閾值時,自動觸發清潔程序;同時也可根據預設的時間間隔定時啟動清潔,實現了清潔過程的智能化、自動化控制。操作人員還能根據實際情況,手動啟動清潔操作,靈活應對各種特殊工況。智能化控制減少了人工干預,降低了維護人員的工作強度,同時也確保了過濾器始終處于最佳運行狀態。
結構設計優勢
模塊化設計:可根據燃氣輪機的實際進氣量需求,靈活組合多個過濾單元,形成不同規格的過濾器,無論是小型分布式燃氣輪機,還是大型集中式發電燃氣輪機,都能找到合適的配置方案。安裝方式也十分多樣,包括臥式、立式、吊頂式等,可根據現場空間布局與管道走向進行優化選擇,極大地提高了過濾器的適用性與安裝便捷性。
緊湊結構與低阻力:整體結構設計緊湊,在有限的空間內實現了較大的過濾面積,減少了占地面積。同時,通過對內部流道的優化設計,降低了空氣通過過濾器時的阻力損失,一般情況下,壓力損失≤500Pa。低阻力意味著燃氣輪機的進氣功耗降低,有助于提高燃氣輪機的整體能源利用效率,降低運行成本。
耐腐蝕性強:考慮到燃氣輪機可能運行在不同環境中,過濾器的外殼多采用不銹鋼、鍍鋅鋼板等耐腐蝕材質制造,濾芯表面也可進行防腐蝕處理,如采用特殊涂層或化學處理工藝,使其能夠在高濕度、高粉塵或含有腐蝕性氣體(如沿海地區的鹽霧環境、工業廢氣排放區域等)的惡劣環境下穩定運行,延長設備的使用壽命。
運行穩定性與節能降耗
長使用壽命:由于具備自動清潔功能,濾芯在正常使用情況下,更換周期相比傳統過濾器大大延長,通??蛇_ 2 年左右(具體更換周期受環境粉塵濃度、運行時間等因素影響)。濾芯的長壽命不僅降低了耗材成本,還減少了因頻繁更換濾芯導致的停機時間,提高了燃氣輪機的運行穩定性與經濟性。
節能特性:一方面,低阻力設計減少了燃氣輪機為吸入空氣所消耗的能量;另一方面,自動清潔功能減少了人工維護成本與停機時間,使燃氣輪機能夠更長時間地保持高效運行狀態,間接實現了節能降耗。此外,部分自潔式空氣過濾器還可配備節能型風機或智能控制系統,根據燃氣輪機的實際負荷情況,動態調整風機轉速與過濾系統的運行參數,進一步優化能源消耗。
實時監控與預警功能
集成監測系統:配備了壓差變送器、溫度傳感器等多種監測設備,能夠實時采集過濾器的運行參數,如過濾效率、壓差變化、進氣溫度等,并通過顯示屏或控制系統直觀地呈現給操作人員。同時,這些數據還可通過網絡傳輸至遠程監控中心,實現遠程監控與管理,方便管理人員隨時掌握過濾器的運行狀況。
故障預警功能:當監測數據出現異常,如濾芯破損導致過濾效率下降、壓差過高可能影響設備運行等情況時,系統能夠及時發出預警信號,提醒操作人員進行檢查與維護。故障預警功能有助于提前發現潛在問題,避免因設備故障導致燃氣輪機停機,保障了燃氣輪機的安全穩定運行。
空氣過濾量:2500m3/Min
初阻損pa:≤150
過濾精度:≥1/99.96,≥2/99.99,≥3/100
消耗功率:150
電源AC:220V
反吹氣量m3/min:0.2
